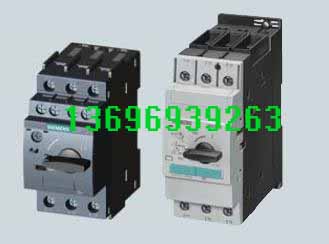

西門子SIRIUS 3RV5/3RV6系列斷路器

3RV6/3RV5 斷路器為緊湊型限流電動機起動保護斷路器，可用
于三相感應電動機（交流 400 V 時功率最大至 45 kW）和其他負
載（額定電流最大至 100 A）的開合和保護。
規格注釋
3RV6/3RV5 斷路器包括 4 種規格：
• S00 規格 — 45 mm 寬，
最大額定電流 16 A，
交流 400 V 時適用感應電動機最大 7.5 kW。
• S0 規格 — 45 mm寬，
最大額定電流 40 A，
交流 400 V 時適用感應電動機最大 18.5 kW。
• S2 規格 — 55 mm 寬，
最大額定電流 50 A，
交流 400 V 時適用感應電動機最大 25 kW。
• S3 規格 — 70 mm 寬，
最大額定電流 100 A，
交流 400 V 時適用感應電動機最大 45 kW。

操作條件
3RV6/3RV5 斷路器適用于任何一種氣候，應用于封閉空間正常
操作環境中（例如無塵埃，無腐蝕性氣體或有害氣體）。安裝
在灰塵和潮濕場所時，需要裝配合適的防護罩。
3RV6/3RV5 斷路器可以從頂部或底部進線。
斷路器允許的環境溫度、最大分斷能力、脫扣動作電流和其它條
件，參考本章具體技術數據和脫扣特性曲線。
3RV6/3RV5 斷路器可以在 IT 系統（IT 網絡）中使用，但應考慮
到在 IT 系統中不同的短路分斷能力。
即便是相同額定功率的電動機，由于瞬時峰值電流，其工作電
流、起動電流以及電流峰值也是各不相同的。因此，選擇表格
中的電動機額定值只能代表指導數據，電動機的實際額定數據
和起動數據對選擇合適的斷路器是非常重要的。這一原則同樣
適用于變壓器保護用斷路器。

應用類別
3RV6/3RV5 斷路器可用于：
• 電動機保護
• 系統保護
• 起動器組合短路保護
• 變壓器保護
• 作為主開關和急停開關
• IT 系統（IT 網絡）
• 直流回路
• 防爆應用（ATEX）

設計
螺釘接線端子
S00/S0 規格的 3RV6 斷路器，配有帶緊固螺釘和壓線片的端
子，允許連接 2 根截面積不同的導線。
S2 和 S3 規格的 3RV5 斷路器的盒式接線端子同樣可以連接 2
根截面積不同的導線。除了 S3 規格的斷路器（配有 4 mm 六角
螺釘）外，所有的端子螺釘都用 2 號米字型螺絲刀緊固。
為了把導線連接到電纜固定頭或接線柱上，可以拆除 S3 電動機
保護斷路器的盒式端子，并加裝 3RT59 46-4EA1 端子防護罩，
用于指觸防護，并保證必要的電氣間隙和爬電距離。
安裝
3RV6/3RV5 斷路器可卡裝在 35 mm 標準導軌上。
S3 規格電動機保護斷路器需要使用高 15 mm 的標準導軌，也
可以使用 75 mm 標準導軌。
S2 和 S3 規格斷路器還可以直接用螺釘固定在底板上。
S00 和 S0 規格可選用 3RV69 28-0B 插接片，用于直接螺釘固定
在底板上。

脫扣器
3RV6/3RV5 電動機保護斷路器配有反時限雙金屬熱過載脫扣器
以及瞬時過電流脫扣器（電磁短路脫扣器）。
熱過載脫扣電流可以按照負載電流進行調整。為了在起動電機時
不出現故障，短路脫扣電流按 13 倍斷路器額定電流固定設置。
為了防止較高的變壓器浪涌電流引起脫扣，用于電源側變壓器
保護的斷路器則按 20 倍于變壓器的額定電流進行短路脫扣電流
設置。
脫扣等級
熱過載脫扣器的脫扣等級基于 7.2 倍冷態工作電流時的脫扣時
間（tA）（摘自 IEC 60947-4 標準）：
• CLASS 10A：2s < tA ≤ 10s
• CLASS 10：4s < tA ≤ 10s
• CLASS 20：6s < tA ≤ 20s
• CLASS 30：9s < tA ≤ 30s
電動機保護斷路器必須在該時間范圍內脫扣。
操作機構
3RV6/3RV5 斷路器通過旋轉操作機構工作。斷路器脫扣時，旋
轉操作機構將會切換到“已脫扣”位置進行指示。在斷路器重
新閉合之前，必須手動復位旋轉操作機構到“0”位置，以防止
斷路器在排除故障之前誤合閘，在此之后斷路器才能置于“I”
位置。
所有旋轉操縱機構都可使用一把掛鎖鎖定在“0”位置（掛鎖勾
環直徑 3.5 mm ~ 4.5 mm）。
3RV6/3RV5 斷路器的隔離功能符合標準 IEC 60947-2。

配置
防止意外脫扣
由于電動機保護斷路器具備缺相保護功能，在連接時務必使三
相均有電流通過。
短路保護
出現短路時，3RV6/3RV5 斷路器的短路脫扣器可隔離出現故障
的負載饋電器與電源，從而防止進一步損失。
3RV6/3RV5 斷路器絕大多數型號在交流 400 V 下的額定極限短
路分斷能力可達 50 kA 以上，短路保護可靠性極高，因為通常
不會遇到如此高的短路電流。
電機保護
3RV60/3RV50 電動機保護斷路器的脫扣特性主要設計用于保護
三相感應電機。
保護電機的額定電流 I n 可在設置旋鈕中調節。短路脫扣電流固
定設置為電動機保護斷路器額定電流的 13 倍。這樣，電機在起
動時就能不發生故障脫扣并且能受到適當保護。
如果由于相線故障而產生斷相以及過電流，則電動機保護斷路
器的缺相保護保證及時脫扣。
配有熱過載脫扣器的電動機保護斷路器的設計脫扣等級為
CLASS 10。
系統保護
用于電機保護的 3RV60/3RV50 電動機保護斷路器也可用于系統
保護。
為了防止由于缺相保護而過早脫扣，保護對象必須為三相對稱
負載。如果是單相負載，電路必須串聯。
起動組合的短路保護
3RV63/3RV53 斷路器通過與接觸器和過載繼電器組合，可用于
起動組合的短路保護。
與保護電機的電動機保護斷路器一樣，3RV63/3RV53 斷路器也
配有短路脫扣器，其脫扣值按 13 倍斷路器的額定電流進行固定
設置，不含過載脫扣器。
一旦發生過載，過載繼電器就會觸發接觸器斷開，而斷路器保
持閉合狀態。只有在饋線中發生短路時，斷路器才會脫扣。
由于用于起動組合的斷路器不能獨自保護電機，本身不能防止
過載，所以必須與過載繼電器配套使用。
變壓器保護
當在電源側保護控制變壓器時，接通變壓器時產生的瞬時電流
經常會引起保護機構的誤脫扣。
因此，用于保護變壓器的 3RV64/3RV54 斷路器短路脫扣值均按
20 倍的額定電流值進行固定設置，因而可以用來在電源側保護
浪涌峰值電流是額定電流 30 倍的變壓器。
浪涌電流較低的控制變壓器不需要使用此類斷路器，可使用用
于電機保護的 3RV60/3RV50 電動機保護斷路器。
主開關和急停開關
3RV6/3RV5 斷路器具有符合 IEC 60947-2 的隔離功能，可用作
主開關和急停開關。
絕緣三相母線系統
三相母線系統使 3RV6/3RV5 斷路器的接線更加簡便、省時和清
晰，適用于 S00/S0 規格 32 A 以下斷路器和 S2 規格斷路器。
母線排可應用于 2 個到 5 個斷路器。當需要擴展時，可將第二根
母線排旋轉 180º，與第一根并列插入最后一個斷路器的端子中。
S00 和 S0 兩個規格斷路器之間可以使用同一母線排進行組合。
三相母線系統具有指觸防護功能，并適用于斷路器出線側可能
發生的任何短路情況。

門耦合旋轉操作機構
斷路器可以安裝在柜內并通過門耦合旋轉操作機構進行柜外操
作。當安裝有斷路器的柜門關閉時，操作機構處于互鎖狀態。
當斷路器在閉合位置時，門聯鎖裝置可以用來防止柜門被意外
打開，僅維修人員可以打開互鎖機構。當開關在斷開位置時，
旋轉操作機構最多可以用三把掛鎖來鎖定，同樣可以防止柜門
由于疏忽被打開。

用于電動機保護最大可至 25A

    3RV 為Sirius 系列三極斷路器，分為 3RV1 系列和 3RV5 Blueline 系列。

    3RV系列三極斷路器為進口產品，可用于電機保護，系統保護，變壓器保護或熔絲監控。額定電流范圍是 0.11-100A，短路分斷能力最高達 100kA，有 S00，S0，S2，S3 四種規格可選，脫扣等級可以選擇 Class 10 或Class 20。3RV 系列為模塊化斷路器，有多種附件模塊可自由插接。此外 3RV 斷路器與Sirius 系列同規格其它產品保持相同的安裝尺寸，方便安裝。
